氣相法硅膠制品與沉淀法硅膠制品的差別

氣相法硅膠她與食品級以及醫(yī)療級硅膠有很多相似之處，也能夠通過某些出口檢測認證的但是在添加了不同的硫化劑以后就會有不同的效果和檢驗標準，氣相法硅膠雖然與食品級硅膠相識但是還是要添加硫化劑達到硫化效果才能通過美國FDA檢測認證，而對于歐美LFGB檢測認證還是不確定的，氣相法硅膠又稱高拉力硅膠，主要生產(chǎn)高透明的硅膠產(chǎn)品，它與普通硅膠比較能夠做出彈性膠高，韌性度高，壓縮緩沖變形低，抗黃效果高的產(chǎn)品，所以很多不知道的朋友都把氣相法硅膠稱為食品級硅膠，而食品級硅膠不管是任何材料能夠通過FDA和ROHS，LFGB檢測認證就能達到食品級硅膠的標準。

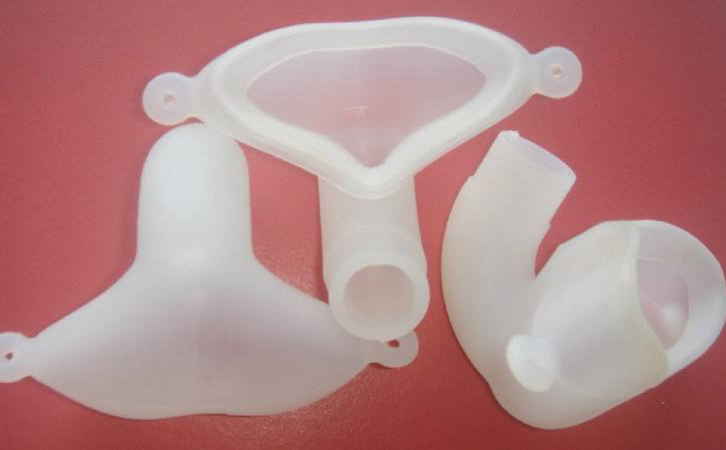

氣相法和沉淀法的區(qū)別,氣相法硅膠制品和沉淀法硅膠制品的差別

氣相法硅膠（氣相膠）與沉淀法硅膠（普通硅膠）的區(qū)別可以從一點就能區(qū)分出來，沉淀法硅膠在拉伸時會出現(xiàn)發(fā)白現(xiàn)象，而且拉伸度低，而氣相膠在拉伸的時候不會有出現(xiàn)發(fā)白現(xiàn)象，在拉伸度上面可以達到500%左右。四氯化硅和空氣燃燒所得的二氧化硅，細度達1000目以上，沉淀法生產(chǎn)是使用硅酸鈉里加入硫酸后使二氧化硅沉淀出來。細度只有300-400目。所以氣相法硅膠與普通硅膠在性能上的相比之外價格也明顯要昂貴一點。

氣相法硅膠制品與沉淀法硅膠制品的差別

硅膠有兩種：一種是沉淀法硅膠；一種就是氣相法硅膠。它們的區(qū)別在于所添加的白炭黑不同：氣相法硅膠用的是氣相法白炭黑，所用白炭黑使用化學(xué)氣相沉積（CAV）法，又稱熱解法、干法或燃燒法制作而成。

沉淀法硅膠用的是沉淀白炭黑，沉淀二氧化硅（白炭黑）的生產(chǎn)方法，其工藝路線大體上是：先采用燃油或燃氣在高溫下將石英砂與純堿反應(yīng)制得工業(yè)水玻璃，工業(yè)水玻璃用水配制成一定濃度的稀溶液，然后在一定條件下加入某種酸，使二氧化硅沉淀出來，再經(jīng)清洗、過濾、干燥、粉碎、制得產(chǎn)品白炭黑。沉淀法又分酸法、溶膠法、碳化法等許多不同的具體方法,我國主要是采用酸法。酸法是將可溶性硅酸鹽與硫酸（或其它酸）一起反應(yīng)，當反應(yīng)液到達某一pH值時停止加酸反應(yīng)，進行陳化，然后過濾并用水多次反復(fù)清洗，脫除Na2SO4后，送干燥、粉碎后得到產(chǎn)品。

氣相硅膠抗撕力比較好，適用于：套子之內(nèi)的產(chǎn)品、高壓鍋圈、硅膠線等等；沉淀法硅膠打擊壽命比較好，適用于：遙控器按鍵、手機按鍵、腳墊等。

氣相法和沉淀法的區(qū)別,氣相法硅膠制品和沉淀法硅膠制品的差別

氣相法硅膠

外觀：米白色

硬度:30°，40°，50°，60°，70°，80°等，最常用的在40°-60°之間。

比重：1.04~1.05g/ml

斷裂伸長率：300-400%

抗拉強度：≥35.0kg/cm2

體積電阻率：≥1.0Ω×1015cm

擊穿電壓：20~32kv/mm

介電常數(shù)：3.0HZ

介電損耗因子：0.003HZ

普通硅膠也叫做沉淀法硅膠

顏色通常都是半透明，乳白色，淺黃色，灰色等等。

硬度都在30°，40°，50°，60°，70°這幾個之中，常用的都在40°-70°之間。

密度:1.1-1.12g/c㎡

斷裂伸長率：300-400%

抗拉強度：≥35.0kg/cm2

體積電阻率：≥1.0Ω×1015cm

擊穿電壓：20~32kv/mm

介電常數(shù)：3.0HZ

介電損耗因子：0.003HZ

硫化條件兩種材料都適用：添加雙二五硫化劑0.5%;硫化模溫175-185度,硫化時間為1-3分鐘。

氣相法和沉淀法的區(qū)別,氣相法硅膠制品和沉淀法硅膠制品的差別

氣相法硅膠制品和沉淀法硅膠制品的其他區(qū)別：

氣相法白炭黑補強的硅膠扯斷強度撕裂強度伸張率都比沉淀法白炭黑補強的硅膠好。氣相法的透明。沉淀法的不透明或半透明。的區(qū)別在于氣相法比沉淀法生產(chǎn)的硅膠成本高，呵呵，故相同硬度氣相膠抗拉撕伸長率等比沉淀膠好，其環(huán)保指數(shù)也較高。

相關(guān)推薦閱讀：

硅膠制品休眠料和普通料的區(qū)別

硅膠橡皮筋和普通橡皮筋的區(qū)別

硅膠制品國內(nèi)外的區(qū)別

高溫硫化硅膠和普通硅膠的區(qū)別

硅膠制品絲印和模印的區(qū)別

鉑金硅膠和普通硅膠的區(qū)別

硅膠是什么
